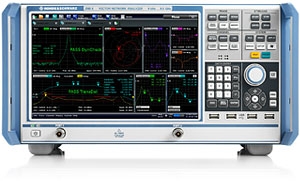

R&S®ZNB矢量网络分析仪

罗德与施瓦茨在矢量网络分析仪领域已经拥有超过60年的成功经验，如今他再一次以R&S®ZNB矢量网络分析仪开创了业界新基准。此新网络分析仪系列以测量速度快、精确度高和操作极其简便为特色。

主要特点
• 频率范围从9kHz到40GHz
• 动态范围宽，高达140 dB
• 扫描时间短达4ms（401扫描点数）
• 温度稳定度高，典型值0.01 dB/°C
• 功率扫描范围宽达98 dB
• 中频带宽可调范围宽，从1 Hz 到 10 MHz
• 手动和自动校准
• 12.1"高分辨率的大显示屏
• 触摸屏用户界面
• 两个或四个测试端口
• 混频器，谐波和交调测试

• 拥有两个独立源的四端口型号

• 利用开关矩阵可以扩展到48个端口

为满足最高标准而设计
• 从9 kHz到最高频率都能实现很宽的动态范围，适合对高阻断被测件进行快速测量
• 精良的原始数据提供了极高的基础精确度
• 高温度稳定度使得校准长期有效
• 快速频率合成有助于高速测量

便捷的有源和无源射频器件特性测试
• 采用虚拟网络的快速嵌入和去嵌入适用于阻抗匹配
• 混合模式S参数适合于平衡器件测试
• 大量的分析函数为迹线分析提供了方便
• 宽功率扫描范围和接收机步进衰减器适用于放大器测量
• 时域分析功能适用于故障点距离测量（DFT）和滤波器调试
•混频器和放大器的变频测试—内置两个独立的源

简便的网络分析
• 直接明了的菜单结构使得操作变得高效
• 优化的显示布局有助于不同的测量任务

手动或自动的简易校准
• 每一项应用测试都能找到合适的校准方法
• TSM (直通, 短路, 匹配)——五步即可实现完全校准
• 30秒的自动校准，简易并且不易操作失误

产线测试效率高
• 测量时间短
• 宽动态范围和优化的中频带宽带来了高测量速度
• 分段扫描具有高速、高精确度
• 仪表的不同设置之间切换速度快

多达48端口的测试
• 用开关矩阵扩展测试端口
• 利用RFFE GPIO接口直接控制前端模块
• 一键式便捷配置
• 快速测试和优异的射频性能
• 每个应用的矩阵式解决方案

物有所值的投资
• 满足未来的需求
• 兼容现有仪器的远程控制命令，无需重写测试软件就可以升级自动测试系统
• 仪表内置多国语言
