| 输入参数 | 参数描述 | | 测量量程 | 电压 | 300mV，1V，3V，10V，30V，100V，300V，600V，1000V | | 电流 | 直接输入 （峰值因数为 3） | 2A：3mA，10mA，30mA，100mA，300mA，1A，2A | | 5A：10mA，30mA，100mA，300mA，1A，3A，5A | | 30A：300mA，1A，3A，10A，15A，30A | | 50A：1A，3A，10A，15A，30A，50A | | 传感器输入（峰值因数为 3） | 30mV，100mV，300mV，1V，3V，10V | | 连续最大允许输入值 | 电压 | 峰值 2600V 或 RMS 值 1500V，取两者较小值 | | 电流 | 直接输入 | 2A：峰值 6A 或 RMS 值 3A，取两者较小值 | | 5A：峰值 15A 或 RMS 值 6.5A，取两者较小值 | | 30A：峰值 60A 或 RMS 值 33A，取两者较小值 | | 50A：峰值 90A 或 RMS 值 55A，取两者较小值 | | 传感器输入 | 峰值不得超过量程的 5 倍 | 瞬时最大允许输入值
（≤ 1s） | 电压 | 峰值 3000V 或 RMS 值 1600V，取两者较小值 | | 电流 | 直接输入 | 2A：峰值 9A 或 RMS 值 4A，取两者较小值 | | 5A：峰值 22.5A 或 RMS 值 10A，取两者较小值 | | 30A：峰值 80A 或 RMS 值 40A，取两者较小值 | | 50A：峰值 100A 或 RMS 值 60A，取两者较小值 | | 传感器输入 | 峰值不得超过量程的 10 倍 |
|
|

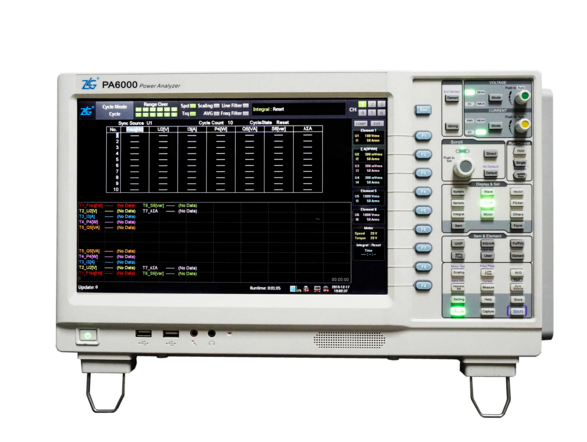

| 输入参数 | PA6000系列 | | 输入带宽 | DC，0.1Hz~1MHz | | 采样率 | 200kS/s | | 最大连续共模电压 | 1000Vrms |
|
|
|
| 输入信号频率范围 | PA6000系列 | | 电压 / 电流 | 功率 | | DC | 0.05+0.05 | 0.05+0.10 | | 0.1Hz~30Hz | 0.10+0.20 | 0.20+030 | | 30Hz~ 45Hz | 0.03+0.05 | 0.05+0.05 | | 45Hz~ 66Hz | 0.01+0.03 | 0.02+0.04 | | 66Hz~ 1kHz | 0.03+0.05 | 0.05+0.05 | | 1kHz~10kHz | 0.10+0.05 | 0.15+0.10 | | 10kHz~50kHz | 0.30+0.10 | 0.30+0.20 | | 50kHz~100kHz | 2.00+0.20 | 2.00+0.30 | | 00kHz~500kHz | 5.00+1.00 | 5.00+2.00 |
|
| PA 系列功率分析仪的测量精度是在以下条件给出：温度：23±5℃，湿度：30~70% R.H.，输入信号：正弦波，共模电压：0V，预热后。 |
|
|
|
| 显示参数 | PA 标准系列 | | 显示器 | 12.1 寸彩色液晶 | | 分辨率 | 1280×800 像素 | | 触摸屏 | 支持触摸屏操作 | | 显示更新 | 与数据更新率相同 |
|
| PA 标准系列包含 PA8000、PA7000、PA6000、PA5000、PA3000
PAmini 系列包含 PA6000mini、PA2000mini |
|
|
|
| 内部固态硬盘容量 | 60G 存储空间，支持长时间存储：大于 1 万小时 ( 常规 ) | | USB 存储接口 | 支持 USB 存储接口 |
|
|
|
| 电源 | 100V~240V/50Hz~60Hz | | 预热时间 | ≥ 30 分钟 | | 工作环境 | 全精度 5℃至 40℃，80% R.H.，无结水 | | 存储温度 | -20℃至 50℃ | | VGA 接口 | 支持 VGA 接口 | | 通讯接口 | GPIB、1000Mbit LAN、USB2.0 High Speed Device、USB2.0 High Speed Host 支持 U 盘 | | EMC | IEC 61326 附录 A | | 安全 | IEC 61010-1、EN 61010-1、测量 CAT Ⅲ 600V, 污染等级 2 | | 仪器测量准确度保证时间 | 1年 |
|
|
|
| 电压（V） | Urms: 真有效值
Umn: 校准到有效值的整流平均值
Udc: 简单平均值
Urmn: 整流平均值
支持同时测量，峰值因素最大300 | | 电流（A） | Irms: 真有效值
Imn: 校准到有效值的整流平均值
Idc: 简单平均值
Irmn: 整流平均值
支持同时测量，峰值因素最大300 | | 有功功率 (W) | P | | 视在功率 (VA) | S | | 无功功率 (var) | Q | | 功率因数 | λ | | 相位差 (° ) | φ | | 频率 (Hz) | fU(FreqU): 电压频率、fI(FreqI): 电流频率 | | 电压的最大值和最小值 (V) | U+pk: 电压最大值、U-pk: 电压最小值 | | 电流的最大值和最小值(A) | I+pk: 电流最大值、I-pk: 电流最小值 | | 峰值因数 | CfU 电压峰值因数、CfI 电流峰值因数 | | 修正功率 (W) | Pc( 适用标准 IEC76-1(1976)、IEEE C57.12.90-1993、IEC76-1(1993)) | | 效率 | 效率 η 测量 | | 积分 | Time：积分时间
WP：正负瓦时之和
WP+ ：正瓦时之和 ( 消耗的功率量 )
WP-：负瓦时之和 ( 返回到电网的功率量 )
q：正负安时之和
q+：正安时之和 ( 电流量 )
q-：负安时之和 ( 电流量 )
WS：视在功率量
WQ：无功功率量
电流量是通过选择Irms、Imn、Idc、Iac 和Irmn 中的一个进行积分的，
取决于电流模式的设置 | | 自定义功能 | 用户自定义测量功能：F1~F20 |
|
|
|
| 数据更新率 | 从 10ms[5]、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s 中选择 | | 显示更新率 | 与数据更新率相同 | | 响应时间 | 与数据更新率相同 |
|
|
|
常规测量模式
(Normal Mode) | 用于测量电压、电流、功率、波形运算和积分值。可以使用波形显示*8、棒图显示*8 和向量显示*2 | 谐波测量模式
(HarmonicMode) | 可以对1kHz 的基波频率信号进行多达128 次的谐波测量。对基波频率高于商用电源频率的信号进行谐波测量时，请使用该功能。谐波显示*3 | | IEC 谐波测量模式 | 此模式可以符合IEC61000-3-2 和IEC61000-4-7国际标准执行谐波测量 | 电压波动和闪烁测量模 式
(FlickerMode) | 此模式可以符合IEC61000-3-3 和IEC61000-4-15 国际标准执行电压波动和闪烁测量 | | FFT 模式 | 此模式可以通过FFT( 快速傅立叶变换) 显示输入信号的功率谱。请使用该模式检查输入信号的频率分布 | | 周期模式 | 此模式可以测量交流输入信号各周期的电压、电流、功率及其它参数 |
|
|
|
| PA6000 | | PLL 源的基波频率 | 采样率 (S/s) | 相对 FFT 数据 长度
的窗口宽 度（基波频率） | 最大谐波 分析次数 | 采样点数 | | 10~150Hz | f*4096 | 2 | 500 | 8192 | | 150~300 | f*2048 | 4 | 500 | 8192 | | 300~600 | f*1024 | 8 | 500 | 8192 | | 600~1.2k | f*512 | 16 | 255 | 8192 | | 1.2k~2.5k | f*256 | 32 | 100 | 8192 | | 2.5k~5k | f*128 | 64 | 50 | 8192 | | 5k~10k | f*64 | 128 | 50 | 8192 | | 10k~26k | f*32 | 256 | 30 | 8192 |
|
|
|
| 输入方式 | 差分，隔离，TORQUE 与 SPEED 的 A、B、Z 之间电气 隔离 | | 输入阻抗 | 1MΩ±100kΩ | | 量程 | ±1V，±2V，±5V，±10V，±20V | | 截止频率（可配置） | 100Hz，10kHz，50kHz，OFF | | 有效测量范围 | 0%~±110% | | 最大允许电压 | ±22V | | 位数 | 16bit | | 采样速率 | 200kHz | | 同步源 | U1~U6/I1~I6/EXT | | 精度 | ±（0.05% of reading + 0.05% of range） | | 温漂 | ±0.03 of range/℃ |
|
|
|
| 输入方式 | 差分，隔离，TORQUE 与 SPEED 的 A、B、Z 之间电气 隔离 | | 输入阻抗 | 1MΩ±100kΩ | | 频率范围 | 1Hz~1MHz | | 输入振幅范围 | ±22Vpeak | | 有效振幅 | 2V(peak to peak) or more | | 最小高脉宽 | 500ns 以上 | | 精度 | ±（0.05% of reading + 1mHz） |
|
|
|
| 常规模式谐波 | 谐波模式谐波 | IEC 模式谐波 | | 输入阻抗 | 0.5Hz-100KHz | 10Hz-2.6kHz | 50Hz 或 60Hz | | 采样方式 | 200kHz 非同步采 样 | 锁相环倍频同步采 样 | 锁相环倍频同步 采样 | | 输出需求 | 采样区间≥ 250ms，周期数>10
2.SYNC 源设置正确 | 输入信号为10Hz-2.6kHz
SYNC 源设置正确
PLL 源设置正确 | 输入信号为50Hz 或60Hz
电网信号
SYNC 源设置正确
PLL 源设置正确 | | FFT 点数 | 4000 | 9600 | 9600 |
|
|
|
| 测量对象 | 同步源频率、电压、电流、有功功率、 视在功率、无功功率、功率因数、转速、 扭矩、机械功率。 | | 同步源 | U、 I、Ext Clk 或None | | 测量点数 | 10~4000（与输入模块数目有关） | | 超时时间 | 0、1~3600s ( 以秒为单位) | | 同步源频率范围 | 0.1Hz ~1kHz |
|
|
|
| PA7000/PA6000/PA6000mini/PA3000/PA2000mini | | 运算对象 | 各输入单元的电压、电流、有功功率和无功功率；接线组Σ的有功功率和无功功率；电机输入的扭矩和转速信号。 | | 分析数 | 4（FFT1、 FFT2、 FFT3、 FFT4） | | 窗口功能 | 矩形窗、汉宁窗、海明窗、布莱克曼窗、平顶窗 | | 采样时钟 | 200kHz | | 最大分析频率 | 100kHz | | 频率分辨率 | 1Hz 、10Hz | | 显示更新 | FFT 测量周期( 最长1s) | | 采样率/ 记录长度 | 20k 点 | 200k点 | | 200kS/s | 0.1s | 1s |
|
|
|
| 存储项 | 电压波形、电流波形、运算波形、FFT 运算数据、转速、扭矩的模拟量、谐波数据、自定义函数 | | 储存模式 | 常规、实时、积分同步、条件触发 | | 数据类型 | 数值、波形、数值 + 波形 | | 文件类型 | CSV 格式、PAD 格式 | | 存储 | 内部电子盘、U 盘 |
|
|
|
| 模式 | 可选择手动、标准、连续、实时标准、实时循环模式 | | WP± 模式 | 充电/ 放电、买电/ 卖电 | | 计时器 | 设置定时器，能够自动停止积分。0000h00m00s~10000h00m00s | | 计数停止 | 积分时间达到最大积分时间(10000 小时)，或积分值达到最大/ 最小显示积分值(±999999M)，保持积分时间和积分值并且停止积分 | | 精度 | ±( 功率或电流精度 + 时间精度 ) | | 时间精度 | ± 读数的 0.02% |
|
